Models

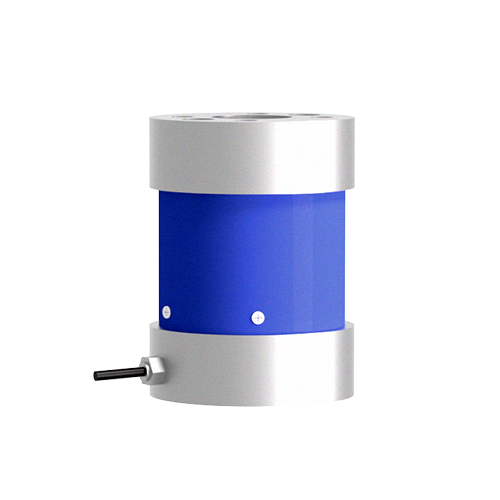

DYJN-104
Features
-
방수·방진 등급 지원
-
비회전(정지) 상태 또는 간헐적 회전에 적합
-
비표준 사양 맞춤 제작 가능
-
강한 신호 안정성과 뛰어난 간섭 저항성
-
고급 합금강 소재 사용
-
시험기, 토크렌치, 조향 모터 액추에이터, 밸브, 변속기 등의 정적 토크(비회전 토크) 측정 시스템에 널리 사용됨

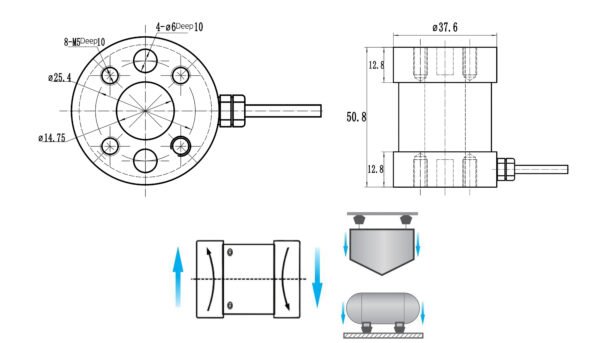

Dimensions
Specifications
| Parameter | Unit | Value |
|---|---|---|
| Rated Capacity | N·m | 0–150 |
| Output Sensitivity | mV/V | 2.0 |
| Zero Output | %F.S. | ±2 |
| Non-linearity | %F.S. | 0.05 |
| Hysteresis | %F.S. | 0.05 |
| Repeatability | %F.S. | 0.05 |
| Creep (30 minutes) | %F.S. | 0.05 |
| Temp. Effect on Sensitivity | %F.S./10℃ | 0.05 |
| Temp. Effect on Zero | %F.S./10℃ | 0.05 |
| Response Frequency | Hz | 1k |
| Material | – | Aluminum Alloy / Alloy Steel |
| Impedance | Ω | 350 |
| Insulation Resistance | MΩ/100V DC | ≥5000 |
| Operating Voltage | V | 5–15 |
| Operating Temperature Range | ℃ | -20 to 80 |
| Safe Overload | %R.C. | 150 |
| Ultimate Overload | %R.C. | 200 |
| Cable Specification | m | Φ3×2m |
| Cable Maximum Tension | kg | 10 |
| TEDS | – | Optional |
