Models

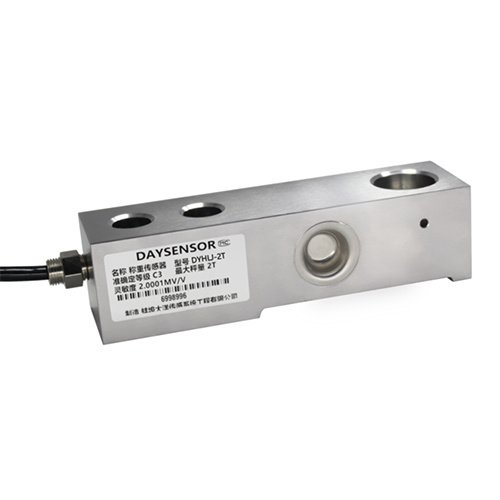

DYHLJ
Features
-
높은 안정성
-
낮은 구조 높이
-
우수한 종합 정밀도
-
안정적인 신호 및 강한 전자파 간섭 저항
-
고품질 니켈 도금 합금강 사용
-
전자 벨트 저울, 포장 저울, 액체 충전 저울 등 다양한 계량 장비뿐 아니라 자동화 장비 및 시험 장비 분야에 광범위하게 적용됨
Dimensions
| Capacity(mm) | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | H5 | H6 | L | L1 | L2 | L3 | L4 | L5 | W | W1 |
| 0.25~1T | 12.7 | 22 | 15.9 | 3.1 | 30 | 1.9 | 17 | 15.9 | 4..7 | 7.7 | 0.38 | 133.4 | 57.6 | 101.6 | 25.4 | 15.4 | 6.4 | 30.7 | 5.2 |
| 2T | 12.7 | 22 | 15.9 | 3.1 | 36.6 | 2.8 | 23 | 19.6 | 9.5 | 11.7 | 0.82 | 136.7 | 57.9 | 101.6 | 25.4 | 18.4 | 6.4 | 36.8 | 6 |
| 3T | 15 | 22 | 15.9 | – | 36.6 | 1.2 | 23 | 19.6 | 9.5 | 11.7 | – | 139.7 | 57.9 | 104.6 | 25.4 | 18.4 | – | 39 | 6 |
| 5T | 19 | 34.9 | 22.2 | 3.1 | 43 | 2 | 29.4 | 22.5 | 11 | 11.7 | – | 171.5 | 73.8 | 133.3 | 38.1 | 21.5 | – | 42.9 | 6 |
Specifications
| Item | Unit | Specification |
|---|---|---|
| Rated Capacity | T | 0–5 |
| Output Sensitivity | mV/V | 2.0 ±0.05 |
| Zero Output | %F.S. | ±1 |
| Non-linearity | %F.S. | 0.03 |
| Hysteresis | %F.S. | 0.03 |
| Repeatability | %F.S. | 0.02 |
| Creep (30 minutes) | %F.S. | 0.03 |
| Temperature Effect on Sensitivity | %F.S./10℃ | 0.03 |
| Temperature Effect on Zero | %F.S./10℃ | 0.05 |
| Frequency Response | Hz | 1k |
| Material | – | Alloy Steel / Stainless Steel |
| Impedance | Ω | 350 |
| Insulation Resistance | MΩ/100V DC | ≥5000 |
| Excitation Voltage | V | 5–15 |
| Operating Temperature Range | ℃ | -20 to 80 |
| Safe Overload | %R.C. | 150 |
| Ultimate Overload | %R.C. | 200 |
| Cable Specification | m | Φ5 × 3m |
| Maximum Cable Tension | kg | 10 |
| TEDS | – | Optional |
