Models

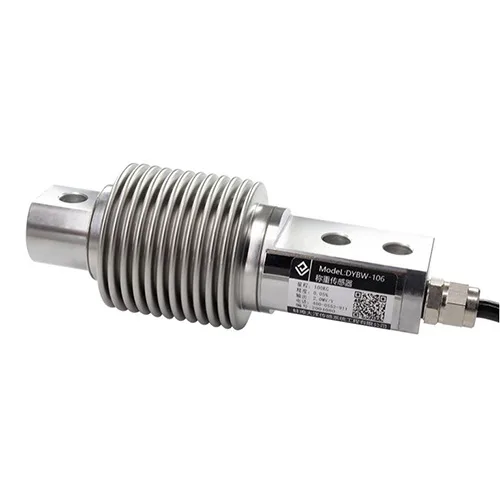

DYBW-106
Features
● 레이저 용접 방수 밀봉
● 인장 및 압축 하중 모두 견딤
● 종합 정밀도 높음
● 신호 간섭에 강하고 안정적임
● 스테인리스 소재
● 중량 급탄기, 중량 공급기, 전자 벨트 저울, 스크류 저울, 전자 계량 벨트 저울, 단롤러 벨트 저울, 이중롤러 벨트 저울, 스크류 중량 공급기, 배합 저울 등 측정 및 제어 장비에 널리 사용됨

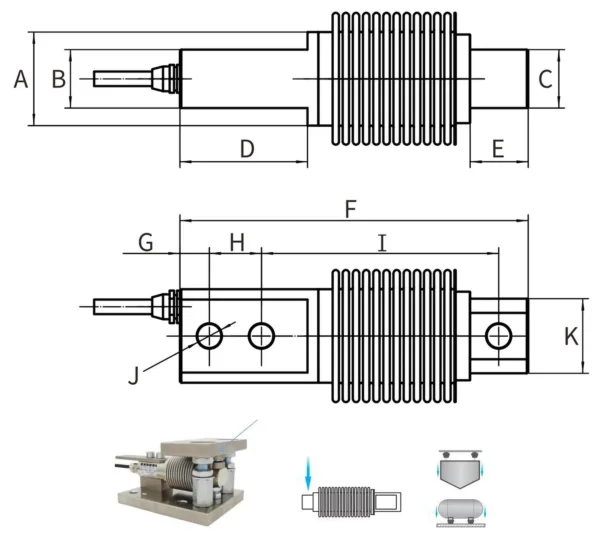

Dimensions
| Capacity(mm) | A | B | C | D | E | F | G | H | I | J | K |
| 20~200kg | Φ32 | 20 | 20 | 44 | 20 | 120 | 10.15 | M16*1.5 | 86 | 45 | M16*1.5 |
| 300~1,000kg | Φ32 | 20 | 20 | 44 | 20 | 120 | 10.15 | M16*1.5 | 86 | 45 | M16*1.5 |
Specifications
| Item | Unit | Specification |
|---|---|---|
| Rated Capacity | Kg | 0–1000 kg |
| Output Sensitivity | mV/V | 2.0 / 3.0 ± 0.05 |
| Zero Balance | %F.S. | ±1 |
| Non-linearity | %F.S. | 0.03 |
| Hysteresis | %F.S. | 0.03 |
| Repeatability | %F.S. | 0.03 |
| Creep (30 min) | %F.S. | 0.03 |
| Temp. Effect on Sensitivity | %F.S./10℃ | 0.03 |
| Temp. Effect on Zero | %F.S./10℃ | 0.05 |
| Frequency Response | Hz | 10k |
| Material | — | Stainless Steel |
| Impedance | Ω | 350 |
| Insulation Resistance | MΩ/100V DC | ≥5000 |
| Excitation Voltage | V | 5–15 |
| Operating Temperature | ℃ | -20 to 60 |
| Safe Overload | %R.C. | 150 |
| Ultimate Overload | %R.C. | 200 |
| Cable Specification | m | Φ5 × 3m |
| Cable Tension Limit | kg | 10 |
| TEDS | — | Optional |
