Models

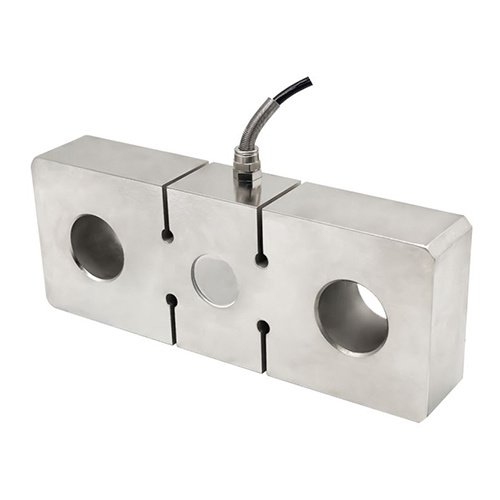

DYBH-101
Features
안정성이 높음
구조적으로 비틀림 및 굽힘에 강함
설치 및 장비 연동이 용이함
신호가 안정적이며 전자기 간섭에 강함
고급 니켈 도금 합금강 사용
크레인 스케일, 전자 훅 스케일, 이동형 전자 저울 등의 중량 측정 장비에 널리 사용되며, 자동화 장비 및 테스트 분야에서도 폭넓게 응용됨
Dimensions
| Capacity(mm) | A | B | C | D | 2-ΦE | Unbutton (American Standard Crosby) |
| 1~3T | 196 | 80 | 30 | 130 | 26 | G213-6.5T |
| 5~8T | 196 | 80 | 40 | 130 | 29 | G213-8.5T |
| 10~12T | 260 | 100 | 45 | 170 | 36 | G213-12.5T |
| 15~25T | 260 | 100 | 50 | 170 | 52 | G213-25T |
| 30~50T | 360 | 120 | 65 | 230 | 72 | 509-55T |
| 100T | 570 | 170 | 85 | 360 | 98 | G2130-120T |
Specifications
| Item | Unit | Value |
|---|---|---|
| Rated Capacity | T | 100 |
| Output Sensitivity | mV/V | 2.0 ± 0.05 |
| Zero Output | %F.S. | ±1 |
| Non-linearity | %F.S. | 0.3 |
| Hysteresis | %F.S. | 0.3 |
| Repeatability | %F.S. | 0.1 |
| Creep (30 min) | %F.S. | 0.1 |
| Temp. Effect on Sensitivity | %F.S./10℃ | 0.05 |
| Temp. Effect on Zero | %F.S./10℃ | 0.05 |
| Response Frequency | Hz | 10k |
| Material | — | Alloy Steel |
| Impedance | Ω | 350 |
| Insulation Resistance | MΩ/100V DC | ≥5000 |
| Operating Voltage | V | 5–15 |
| Operating Temperature Range | ℃ | -20 ~ 80 |
| Safe Overload | %R.C. | 150 |
| Ultimate Overload | %R.C. | 300 |
| Cable Specification | m | Φ5×3m |
| Cable Maximum Tensile Strength | kg | 10 |
| TEDS | — | Optional |
