사회·경제·기술의 지속적인 발전과 함께 사람들은 안전 문제에 점점 더 많은 관심을 기울이고 있으며, 제품 안전에 대한 요구 수준도 날로 높아지고 있습니다. 그중에서도 인양(리프팅) 기계의 안전은 국가 품질감독 기관이 중점적으로 관리하는 분야 중 하나입니다. 최근 수년간 발생한 다수의 중대 인양 안전 사고로 인해 이 분야는 더욱 주목을 받게 되었습니다.
크레인 스케일은 인양 기계 시스템에서 중간 연결 장치로 사용되므로, 그 안전성 또한 반드시 주목해야 합니다. 크레인 스케일을 어떻게 올바르게 사용해야 안전하고 정확한 계량이 가능한지는 많은 실무자들에게 오랫동안 어려운 문제였습니다. 크레인 스케일을 올바르게 이해하고 사용하는 방법을 소개하고자 합니다.
1. 크레인 스케일 기계 안전의 중요성

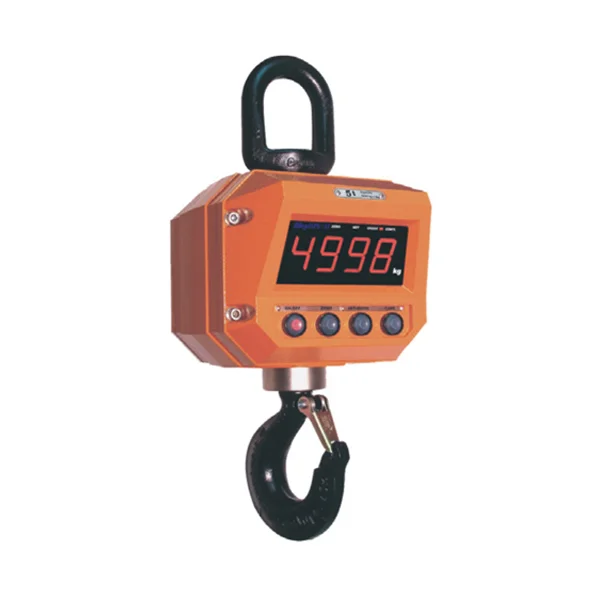

일반적으로 0.5톤 이상의 행잉 스케일은 크레인에 사용됩니다. 크레인 스케일의 상단은 크레인에 연결되고, 하단은 슬링이나 스프레더(spreader)에 연결됩니다. 인양 기계 시스템의 중간 연결 장치로서, 크레인 스케일은 크레인 및 슬링과 동일한 수준의 안전 성능을 갖추어야 하며, 이를 통해 전체 인양 시스템의 안전을 보장해야 합니다.
계량기 부속품과 관련된 기계적 안전 사고는 주로 다음과 같은 형태로 나타납니다.
- 연결부 파손 또는 연결 부품의 탈락
- 로드셀 파손
- 후크(hook) 파손
크레인 스케일은 상품 거래 과정에서의 계량뿐만 아니라 산업 생산 공정의 제어 목적으로도 사용됩니다. 따라서 계량 대상은 일반 상품일 수도 있고, 용융 금속과 같은 위험 물질일 수도 있습니다. 크레인 스케일 안전 사고로 인한 피해는 단순히 화물 파손에 그치지 않고, 훨씬 더 심각한 결과를 초래할 수 있습니다. 그러므로 사고를 사전에 방지하기 위해 크레인 스케일의 안전성에 각별한 주의를 기울여야 합니다.
2. 인양 기계 관련 부품 및 스프레더의 안전 요구사항
크레인 스케일 로드셀의 상·하부에 연결되는 인양 기계 관련 부품과 스프레더는 구체적으로 각종 후크 및 다양한 형태의 스프레더를 의미합니다. 이들 부품에는 설계, 제조, 사용 및 유지보수에 관한 다양한 기술 표준과 안전 규정이 존재하며, 다음의 세 단계로 정리할 수 있습니다.
1) 설계 단계
① 하중 지지 구조는 단순해야 하며, 힘의 전달이 명확하고 직접적이어야 하고, 응력 집중을 최소화해야 합니다.
② 동하중, 마모, 부식, 온도, 작업 환경 등 다양한 요소가 안전 성능에 미치는 영향을 설계 시 고려해야 합니다.
③ 하중 지지 구조는 충분한 강도, 강성 및 안정성을 가져야 합니다.
④ 하중 지지 구조의 재질은 일반적으로 연신율과 충격 흡수 에너지가 높은 저합금강 사용을 권장합니다.
2) 제조 단계
① 하중 지지 부재의 표면 및 내부에는 사용에 영향을 줄 수 있는 결함이 없어야 하며, 우수한 피로 강도를 가져야 합니다.
② 단조품의 섬유 방향 및 압연품의 압연 방향은 하중 방향과 일치해야 하며, 가스 절단 등으로 발생한 열영향부는 반드시 제거해야 합니다.
③ 제조 재료 및 구매 부품은 제조사의 적합성 인증서 등 기술 문서를 갖추어야 하며, 그렇지 않은 경우 사용 전에 검사 및 성능 검증을 거쳐야 합니다.
④ 고강도 볼트 연결부는 설계 요구 사항에 따라 전용 공구를 사용해 체결해야 합니다.
⑤ 검사에 합격한 제품에는 쉽게 마모되지 않는 위치에 명확한 표시를 해야 하며, 적합성 인증서를 발급해야 합니다. 표시 내용에는 최소한 정격 인양 하중(허용 작업 하중), 검사 마크, 생산 번호, 제조일자, 제조사명이 포함되어야 하며, 제품에는 안전 사용 및 유지보수 설명서가 함께 제공되어야 합니다.
3) 사용 단계
① 사용 중 정기적인 안전 점검을 반드시 실시해야 합니다.
② 명확한 폐기(스크랩) 기준이 마련되어야 합니다.
3. 인양 기계 안전 기준으로 본 크레인 스케일 검토
1) 제조
제조 공정은 기계 안전을 보장하는 핵심 요소입니다.
① 재료 자체의 품질은 제품 안전에 매우 큰 영향을 미칩니다. 인양 구조 부품의 경우 화학 성분과 기계적 성질뿐만 아니라 금속 조직 검사도 필수적입니다. 특히 노치 민감성이 높은 고강도 재료의 경우, 결정립 크기와 개재물 등급은 구조 부품의 피로 수명에 큰 영향을 미칩니다.
② 제조 기술 역시 크레인 스케일의 기계적 안전성에 중대한 영향을 미칩니다. 이는 주로 주요 하중 부품의 단조, 열처리, 기계 가공 과정에서 나타나며, 대형 제품의 경우 용접 공정도 포함됩니다. 대부분의 계량기 제조사는 규모가 작아 자체 단조 및 열처리 능력이 부족한 경우가 많으므로, 반드시 전문 제조업체를 선정하고 제품 인수 검사 단계를 강화해야 합니다. 특히 연결 나사 가공은 매우 중요합니다. 크레인 스케일의 주요 하중 지지 부품에 사용되는 나사는 직결식 후크 나사와 유사한 하중 조건을 받기 때문에, 국가 표준에는 재질, 열처리, 가공, 검사 방법 등에 대한 상세한 요구 사항이 규정되어 있습니다. 그러나 일부 제조사는 일반 체결 부품 기준으로 나사를 가공하여 인양 기계의 안전 요구를 충족하지 못하고 있습니다.
③ 제품 식별 표시 및 안전 사용·유지보수 설명서도 중요합니다. 크레인 스케일은 계량 제품으로서 정확도 등급과 계량기 제조 허가 정보는 명확히 표시되어 있으나, 인양 작업 등급을 표시하는 제조사는 매우 드뭅니다.
또한, 사용 중 기계적 안전과 관련된 주의 사항을 명확히 안내하는 제조사는 많지 않습니다.크레인 스케일은 외함(케이스)으로 기계 구조 및 전자 부품이 덮여 있어, 일반 크레인 작업자가 육안으로 안전 점검을 수행하기 어렵고 잠재적인 위험 요소를 발견하기도 쉽지 않습니다. 사용 횟수 제한이나 사용 수명 규정이 없는 점 또한 잠재적인 안전 위험 요소입니다.
4. 사용상의 문제점
제조사의 제품 식별 및 안전 사용·유지보수 안내 부족 외에도, 사용자 측면에서 발생하는 문제는 다음과 같습니다.
① 인양 과정 중 크레인 스케일의 하중 상태가 악화됨
② 하부 스프레더 선택이 부적절하여 크레인 스케일에 불리한 응력이 발생함
③ 상부 후크가 지나치게 커서 센서의 자유 회전을 제한하고, 이로 인해 크레인 스케일에 굽힘 모멘트가 발생함
→ 이는 특히 나사 연결 구조의 크레인 스케일에 매우 불리합니다.
5. 결론
크레인 스케일은 계량 제품이므로 계량 성능이 중요하지만, 안전은 모든 제품의 가장 기본적인 요구 사항이며 반드시 충분한 주의를 기울여야 합니다. 안전 문제는 설계, 재료, 제조, 사용, 감독 등 모든 단계와 밀접하게 관련되어 있습니다.
본 글은 개인적인 견해를 바탕으로 한 참고 자료에 불과하지만, 업계의 관심을 환기시키고 크레인 스케일의 기계적 안전 기준을 개선하여 산업 전반의 안전 수준을 높이는 데 기여하기를 바랍니다.
