기술의 발전과 함께 크레인 스케일에 대한 요구 수준도 점점 높아지고 있습니다. 크레인 스케일의 정확도에 영향을 미치는 주요 요소로는 기계 구조, 센서, 디지털 표시 계기가 있습니다. 기계 구조 측면에서는 재료 구조의 강도와 강성 한계로 인해 하중 전달 과정에서 오차가 발생할 수 있으며, 이로 인해 센서 출력 특성이 비선형적으로 나타날 수 있습니다.
이러한 비선형 오차(linearity error)는 무시할 수 없는 요소입니다. 따라서 고정밀 계량이 요구되는 환경에서는 크레인 스케일이 시스템의 비선형성을 자동으로 실시간 보정할 수 있어야 합니다. 또한 정확하고 안정적인 표시를 보장하기 위해, 계기의 내부 분해능은 일반적으로 외부 표시 분해능보다 4배 이상 높아야 하며, 이를 위해 충분한 변환 비트 수를 가진 고정밀 ADC가 필요합니다. 하지만 고정밀 ADC의 사용은 시스템 비용 증가로 이어집니다.
이러한 크레인 스케일의 현황을 바탕으로, 본 글에서는 단일 칩 마이크로컨트롤러(MCU)와 로드셀을 기반으로 한 고정밀 지능형 크레인 스케일 설계 방안을 제시합니다. 시스템의 비선형성을 실시간으로 보상함으로써 측정 정확도를 크게 향상시킬 수 있습니다. 그렇다면 이러한 크레인 스케일은 누가 필요로 할까요?
1. 크레인 스케일 개요
수천 년 동안 사람들은 지레의 모멘트 평형 원리를 이용한 기계식 저울을 사용해 왔으며, 소형 저울부터 대형 트럭 저울, 철도용 계량기까지 그 범위가 매우 다양했습니다. 그러나 약 10여 년 전 전자 기술의 급속한 발전으로 인해 새로운 계량 방식인 행잉 스케일(크레인 스케일)이 등장하게 되었습니다.
2. 어떤 사람이 어떤 크레인 스케일을 사용하는가
크레인 스케일은 일반적으로 센서(로드셀)와 2차 계기(표시 장치)로 구성됩니다. 크레인 스케일의 작동 원리는 다음과 같습니다. 계량 시 하중이 센서에 가해지면, 센서는 이를 전기 신호로 변환하고, 이 신호는 2차 계기에서 증폭·처리되어 디지털 방식으로 중량 값이 표시되며, 일부 모델은 출력 또는 기록 기능도 제공합니다.
1) 센서 종류
크레인 스케일에 사용되는 센서는 다양하며, 센서의 동작 원리에 따라 다음과 같이 분류할 수 있습니다.
- 저항식 스트레인 게이지 센서
소형이면서 정밀도가 높지만, 온도와 습도 등 환경 요인의 영향을 받기 쉬워 작동 안정성이 떨어질 수 있습니다. 그러나 밀봉, 단열, 보상 등의 조치를 통해 환경 요인의 영향을 크게 줄일 수 있으며, 현재 가장 널리 사용되는 센서입니다. - 정전용량식 센서
크기가 비교적 크고 정밀도는 저항식 센서보다 약간 떨어지지만, 용량 변화가 주파수 변화로 쉽게 변환될 수 있어 디지털 처리에 유리합니다. 이로 인해 센서와 2차 계기를 포함한 전체 시스템의 종합 정확도를 향상시킬 수 있습니다. - 유도식 센서
환경 영향에 강하고 내구성이 우수하지만 정밀도가 낮아, 주로 하중 제한이나 배합 계량 등 정밀도가 크게 요구되지 않는 용도에 사용됩니다.
2) 크레인 스케일의 종류와 적용 분야
크레인 스케일은 빠르게 발전하여 거의 모든 기계식 저울 유형을 포괄하게 되었으며, 그 특성상 기계식 저울로 구현하기 어려운 새로운 형태도 추가되었습니다. 예를 들어 후크형 크레인 스케일, 트롤리형 크레인 스케일, 동적 벨트 스케일 등이 있습니다.
물류 유통 분야에서는 1톤 이상 계량 범위의 크레인 스케일이 널리 사용되고 있으며, 그 주요 장점은 다음 세 가지입니다.
- 작업 공정을 줄이고 작업량을 감소시켜 생산 효율을 향상시킴
- 계량 작업자의 노동 강도를 낮추고 인적 계량 오류를 감소시킴
- 자동화 시스템 구축에 유리함
트롤리형 크레인 스케일과 후크형 크레인 스케일은 자재 상·하차 과정에서 계량을 동시에 수행할 수 있어 작업 효율 향상에 큰 역할을 합니다.
3) 트롤리형 크레인 스케일
트롤리형 크레인 스케일은 브리지 크레인의 트롤리 부분에 센서를 설치하는 방식으로, 트롤리의 인양 장치가 네 개의 센서에 의해 지지됩니다. 센서와 운전실 내 2차 계기는 케이블 또는 무선 신호로 연결할 수 있습니다.
이 방식은 계량 작업이 빈번한 오버헤드 크레인에 특히 적합하며, 작업 환경과 사용 조건에 대한 적응성이 뛰어납니다.
4) 후크형 크레인 스케일
후크형 크레인 스케일은 크레인 후크에 센서가 내장된 스케일 본체를 걸고, 그 아래에 계량 대상물을 매다는 구조입니다.

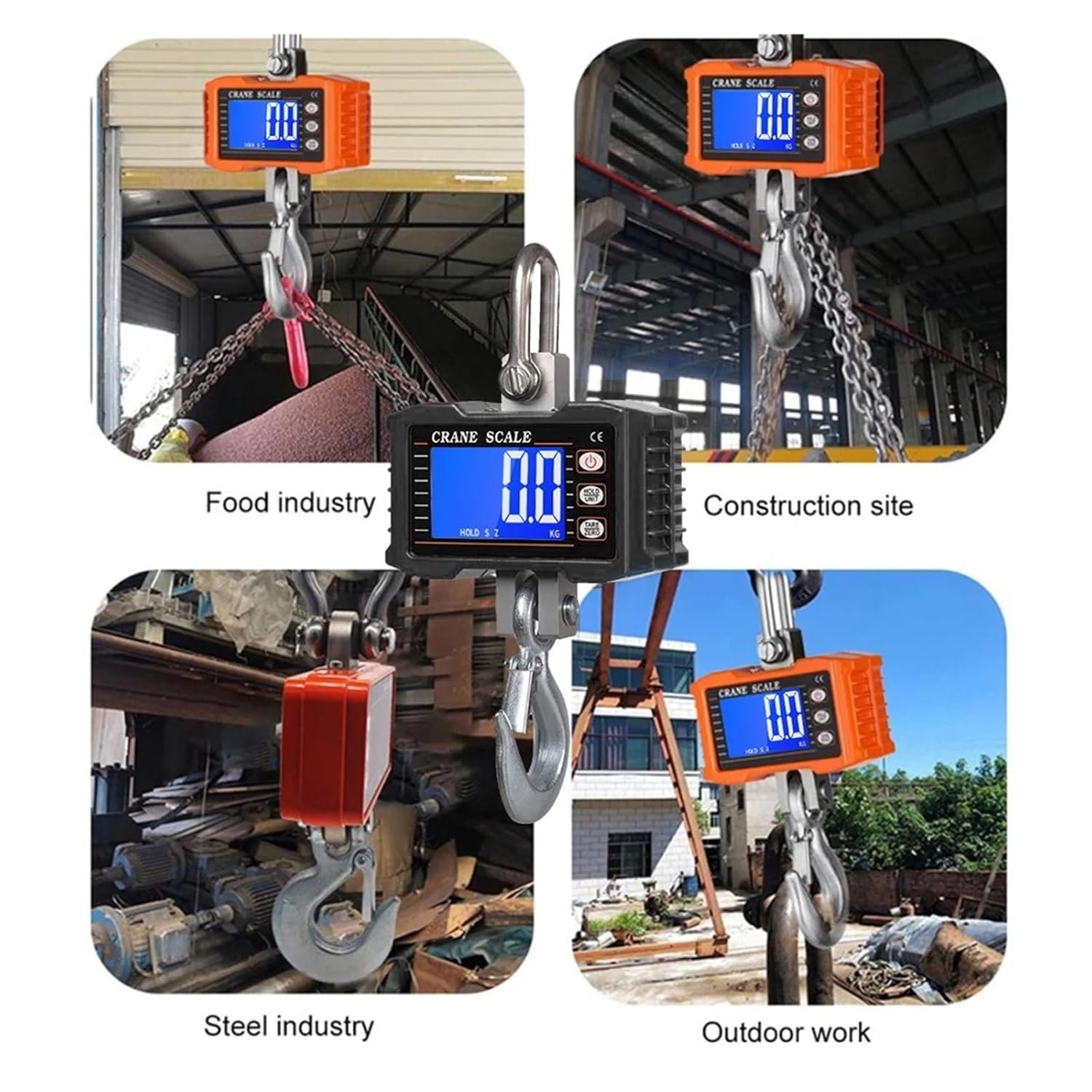

- 일체형 후크 스케일
센서와 2차 계기가 스케일 본체에 통합되어 있으며, 계량 시 중량이 디지털 표시 또는 LCD로 직접 표시됩니다.- LED(디지털 튜브): 야간이나 실내 등 저조도 환경에 적합
- LCD: 밝은 환경에 적합
- 분리형 후크 스케일
스케일 본체에 무선 송신기를 장착하고, 별도의 2차 계기에서 무선 신호를 수신하여 중량을 표시합니다.
이 방식은 충격에 강하고 사용이 편리하며, 2차 계기는 탁상형, 휴대형, 핸드헬드형, 대형 전광판형 등 다양한 형태로 제공됩니다.
크레인 스케일은 하나의 스케일 본체에 여러 형태의 2차 계기를 동시에 연결할 수 있어, 사용자는 필요에 따라 하나 또는 여러 개를 선택할 수 있습니다. 과거에는 신호 케이블을 사용하는 후크형 크레인 스케일도 있었으나, 사용상의 불편함으로 현재는 거의 사용되지 않습니다.
3. 크레인 스케일의 향후 발전 방향
- 신뢰성과 내구성의 지속적 향상
크레인 스케일은 기계식 저울보다 부품 수가 많고 전자 부품 비중이 높아 고장 확률이 상대적으로 높습니다. 따라서 신뢰성과 내구성 향상이 경쟁력의 핵심 요소입니다. - 원가 절감
현재 크레인 스케일의 가격은 여전히 기계식 저울보다 높아 보급에 제약이 있습니다. 전자 부품 가격 하락과 함께 제조 비용 절감을 통해 판매가 인하가 가능할 것으로 보입니다. - 2차 계기의 기능 확장 및 신기능 개발
예를 들어 데이터 저장 용량을 확대하여 컴퓨터와의 데이터 전송을 용이하게 하고, 음성 안내 기능을 추가할 수 있습니다. 또한 사용자 요구에 따라 자동화 생산 공정 제어에 참여할 수 있도록 맞춤형 설계도 가능합니다.
