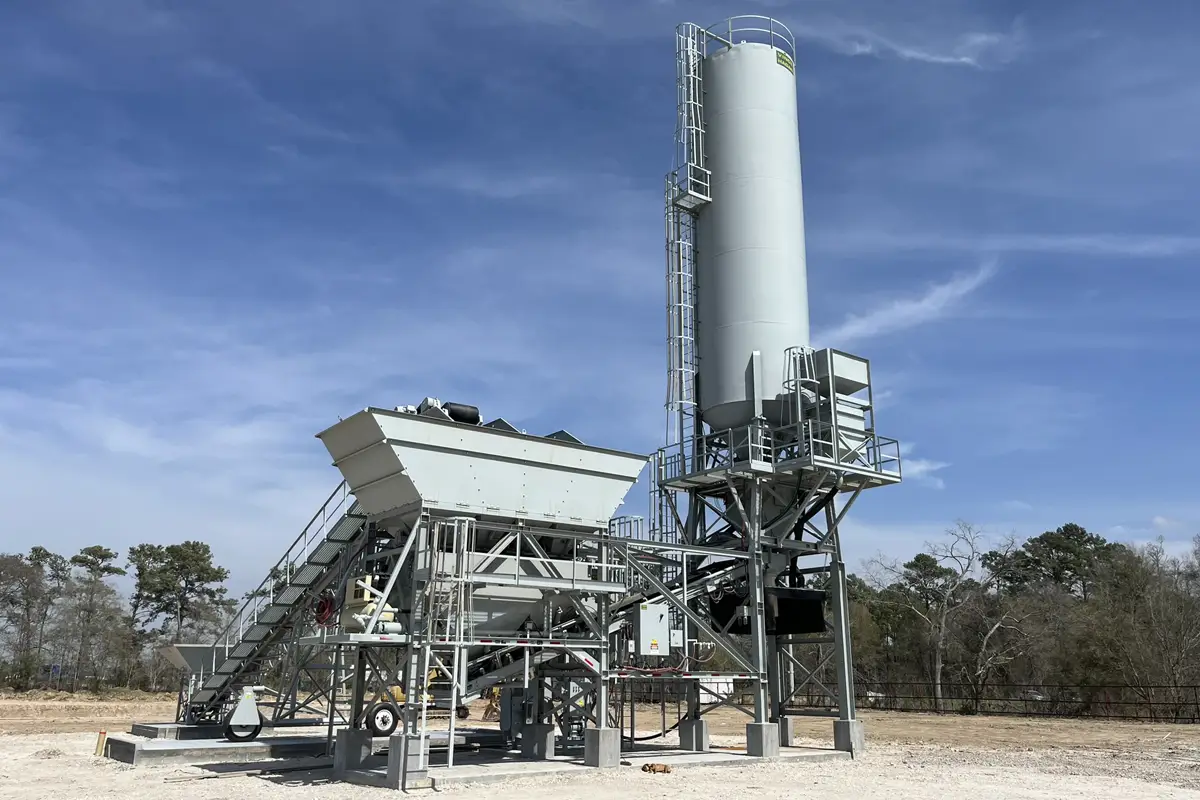

콘크리트 배합 플랜트의 계량 시스템은 주로 골재 계량, 분말 계량, 액체 계량의 세 부분으로 나뉘며, 이는 콘크리트 품질과 생산 원가를 결정하는 중요한 구성 요소입니다. 본 글에서는 각 부분을 상세히 설명합니다.
1. 골재 계량
콘크리트 배합 플랜트에서 사용되는 골재는 골재의 종류와 입자 크기에 따라 **개별 계량 방식(단일 계량 방식)**으로 설정할 수 있습니다.
개별 계량 방식은 계량 정확도가 높다는 장점이 있지만, 호퍼의 중량이 커지고 계량 장치의 구조가 복잡해지는 단점이 있습니다.
현재 콘크리트 배합 플랜트에서는 골재를 굵은 골재와 잔골재 두 그룹으로 나누어 누적 계량 방식을 사용하는 경우가 많으며, 이 방식이 널리 적용되고 있습니다.
2. 분말 계량
시멘트 계량 역시 누적 계량 방식을 사용하며, 시멘트를 동일한 호퍼에 투입하는 구조로 설계됩니다.
이 방식은 구조가 단순하고 제작 비용이 낮다는 장점이 있습니다.
또한 화학적 변화가 발생할 수 있는 혼화제의 경우, 이러한 변화를 방지하기 위해 일반적으로 두 개의 별도 계량 장치를 사용합니다.
3. 액체 계량
혼합 플랜트의 액체 계량 시스템은 다음과 같은 구성 요소를 포함합니다.
- 액체 이송 펌프 및 이송 배관
- 버터플라이 밸브
- 계량 호퍼
- 계량 호퍼 브래킷
- 계량 통(배럴) 외함
계량 호퍼 브래킷은 계량 통 주변에 설치되며, 흔들림 방지 장치와 함께 계량 호퍼의 한쪽 끝에 연결됩니다.
다른 한쪽 끝은 계량 통 브래킷과 연결되어 자유롭게 흔들릴 수 있도록 설치됩니다.
현재 대부분의 콘크리트 배합 플랜트는 완전 자동 제어 방식으로 운영되고 있으며, 생산 장비의 성능은 콘크리트 품질에 직접적인 영향을 미칩니다.
따라서 사용자는 전문적이고 신뢰할 수 있는 계량 장비를 선택하는 것이 매우 중요합니다.
