1) 계량 모듈은 로드셀의 하중 전달 장치와 설치용 연결 플레이트를 일체화한 구조이다.
이 독특한 설계는 전단 빔 센서의 높은 정밀도와 장기 안정성을 보장할 뿐만 아니라, 설치 불량으로 인해 발생하는 거의 모든 오차 요인을 해결한다.
계량이 정확하고 안전하며 신뢰성이 높고, 설치 방식이 다양하여 각종 혹독한 환경에 적합하다.

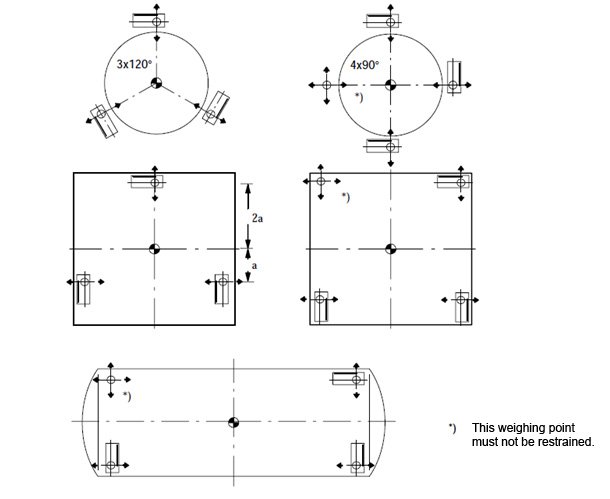

2) 계량 모듈의 설치 구조는 고정형, 부동형, 반부동형의 세 가지로 나뉘며, 용기의 미세한 변형을 허용한다.
3) 정적 하중 계량 모듈 설치 방법:
스테인리스강 재질을 사용하여 부식성 물질에 대한 내식성을 효과적으로 확보한다.
고정형, 부동형, 반부동형의 세 가지 구조는 다양한 혹독한 환경 조건에서 사용 가능하다.
4) 동적 하중 계량 모듈 설치 방법:
동적 하중 계량 모듈 4개를 사용하는 설치 방식에서는, 일반적으로 2개의 계량 모듈은 3면을 제한하고, 나머지 2개의 계량 모듈은 양 끝만 제한한다.
설치 시 다음 두 가지 사항에 주의해야 한다
- 수평 조정에 주의할 것
단일 모듈의 설치 면 수평뿐만 아니라, 한 세트의 계량 모듈 간 수평 조정도 반드시 확인해야 한다. - 센서 디버깅 시 주의사항
디버깅 전에 각 계량 모듈 지지 나사의 상단 너트가 풀려 있는지, 그리고 슬리브가 자유 상태인지 반드시 점검해야 한다.
그렇지 않으면 큰 계량 오차가 발생하거나 계량 자체가 불가능해질 수 있다.
